Mi az a 42CrMo ötvözött acélöntvény, és hogyan támogatja az igényes mechanikai alkatrészeket?

Tartalomjegyzék

1. Mi az a 42CrMo ötvözött acélöntvény?
2. A 42CrMo acél anyagjellemzői
3. Kémiai összetétel és anyagazonosítás
4. Hogyan befolyásolja az öntési folyamat az alkatrészek minőségét
5. Miért fontos a hőkezelés?
6. Megmunkálás és méretpontosság
7. Minőségellenőrzési pontok 42CrMo öntvényekhez
8. Közös alkalmazások
9. 42CrMo öntvény megadása
10. Mit kell keresni egy gyártó partnernél
11. Gyakran Ismételt Kérdések
12. Végső megfontolások

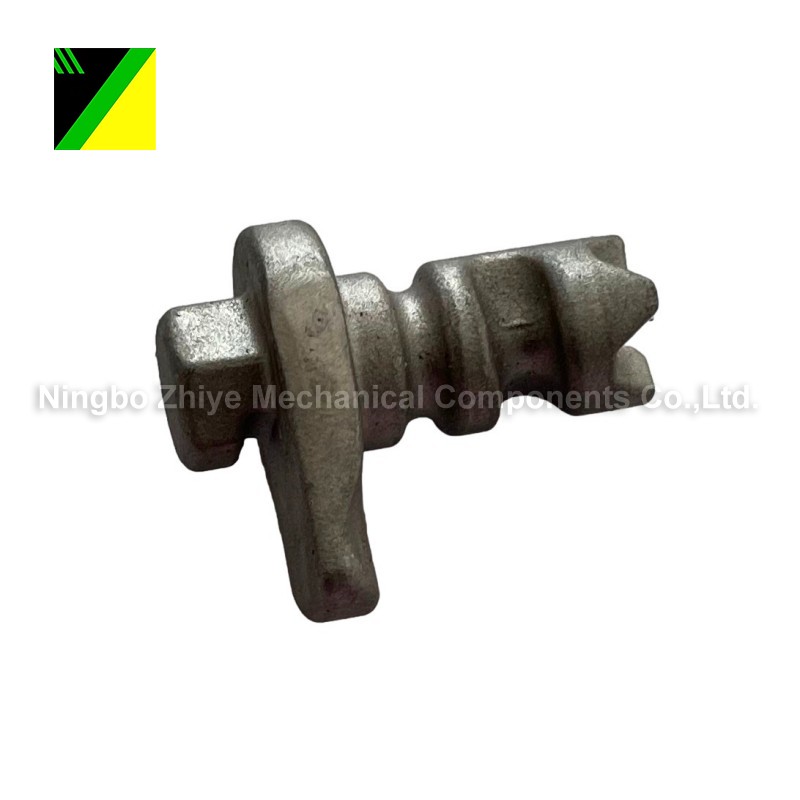

1. Mi az a 42CrMo ötvözött acélöntvény?

A 42CrMo ötvözött acélöntvény olyan öntött mechanikai alkatrészre vonatkozik, amelyet króm-molibdén ötvözött acélból, 42CrMo-ként vagy azzal egyenértékű minőséggel előállítottak. A megjelölés közepes széntartalmú, alacsony ötvözetű műszaki acélra vonatkozik, amelyet olyan alkalmazásokhoz használnak, ahol a mechanikai szilárdság és szívósság fontos.

Az európai szabványok szerint 1.7225 anyagszámmal azonosított 42CrMo4-et általában az AISI 4140, a JIS SCM440 és a kapcsolódó minőségekkel hasonlítják össze. A vásárlóknak azonban nem szabad azt feltételezniük, hogy a különböző szabványok automatikusan felcserélhetők. A kémiai határértékeket, a hőkezelési feltételeket, a termék formáját, a mechanikai követelményeket és az ellenőrzési szabványokat mindig meg kell erősíteni a rajzon vagy a beszerzési specifikáción.

Az alacsony igénybevételű szerkezetekhez használt egyszerű acélöntvényekkel ellentétben gyakran 42CrMo alkatrészt választanak az ütésnek, ismétlődő terhelésnek, súrlódásnak, nyomatéknak vagy fokozott mechanikai igénybevételnek kitett alkatrészekhez. Ez különösen fontossá teszi a gyártás következetességét.

2. A 42CrMo acél anyagjellemzői

A 42CrMo acél vonzereje a szilárdság, az edzhetőség, a szívósság és a megmunkálhatóság egyensúlyából fakad, amely megfelelő feldolgozással és hőkezeléssel érhető el. A króm hozzájárul az edzhetőséghez és a kopással kapcsolatos teljesítményhez, míg a molibdén javítja az edzhetőséget és az edzési hatásokkal szembeni ellenállást.

A publikált műszaki tanulmányok azt mutatják, hogy a hőkezelés jelentősen megváltoztathatja a 42CrMo4 mikroszerkezetét és mechanikai reakcióját. A kioltás martenzites szerkezetet eredményezhet, míg a temperálás módosítja a keménységet, szilárdságot, nyúlást és ütési viselkedést. A végső tulajdonságok tehát nemcsak a névleges anyagminőségtől, hanem a tényleges hőkezelési módtól is függenek.

3. Kémiai összetétel és anyagazonosítás

Egy tipikus 42CrMo4 specifikáció körülbelül 0,38–0,45% szenet, 0,60–0,90% mangánt, körülbelül 0,90–1,20% krómot és körülbelül 0,15–0,30% molibdént tartalmaz, szilíciummal, foszforral, a vonatkozó szabvány szerint szabályozott ként és egyéb elemekkel. A pontos határértékeket mindig az irányadó anyagspecifikációból kell átvenni, nem pedig egy általános online anyagtáblázatból.

Ez a megkülönböztetés különösen fontos a nemzetközi beszerzéseknél. A vevő leírhatja az alkatrészt „42CrMo”-ként, míg a gyártónak meg kell határoznia, hogy a szükséges specifikáció EN 10083-3 42CrMo4, GB/T minőségű, AISI 4140, JIS SCM440 vagy más hivatalosan meghatározott anyag.

4. Hogyan befolyásolja az öntési folyamat az alkatrészek minőségét

Az öntés az olvadt ötvözetet közel háló alakú komponenssé alakítja, de a végtermék minősége erősen függ attól, hogy mi történik a töltés és a megszilárdulás során. Az ötvözött acél alkatrészek esetében a gyártónak figyelembe kell vennie a formatervezést, a kapuzatot, a felszállókat, a termikus gradienst, a zsugorodást, a gázkezelést és a szilárdulási viselkedést.

A műszakilag megfelelő öntési eljárásnak minimálisra kell csökkentenie azokat a hibákat, amelyek a megmunkálás vagy a szervizelés után kritikussá válhatnak. A tipikus gondok közé tartoznak a zsugorodási üregek, a porozitás, a zárványok, a repedések, a hiányos töltés, a mérettorzulás és a túlzott megmunkálási ráhagyás.

• Minta- és formatervezés:Létrehozza az alapgeometriát és befolyásolja a méretkonzisztenciát.
• Kapurendszer:Szabályozza, hogy az olvadt fém hogyan kerüljön a formába, és segít csökkenteni a turbulenciát.
• Felszálló kialakítás:Támogatja a táplálást a megszilárdulás során, hogy kompenzálja a zsugorodást.
• Öntés szabályozása:Segít fenntartani a töltés stabilitását és csökkenti a folyamatváltozásokat.
• Megszilárdulás kezelése:Befolyásolja a belső szilárdságot és a mikroszerkezeti egységességet.
• Tisztítás és kikészítés:Eltávolítja a kapukat, felszállókat, vakut és egyéb öntéssel kapcsolatos felesleges anyagokat.

Összetett alkatrészek esetében az öntési szimuláció és a mérnöki áttekintés értékes lehet a gyártás előtt, mivel az adagoláson vagy a kapuzáson általában könnyebb változtatni a folyamattervezés során, mint az ismételt gyártási hibák után.

5. Miért számít a hőkezelés?

A hőkezelés az egyik legfontosabb lépés a teljesítményorientált 42CrMo komponens előállításában. Ugyanaz a névleges acélminőség jelentősen eltérő mechanikai viselkedést mutathat a hőtörténetétől függően.

A szokásos kezelési módok magukban foglalhatják a normalizálást, a lágyítást, a kioltást, a temperálást vagy a kívánt komponens tulajdonságainak megfelelően kiválasztott kombinációkat. A 42CrMo4-re vonatkozó kutatások azt mutatják, hogy a kioltás növelheti a szilárdságot és a keménységet, miközben csökkenti a nyúlást, míg az ezt követő temperálás módosíthatja az erő, a keménység, a hajlékonyság és az ütési viselkedés egyensúlyát.

A gyártási alkatrészek esetében nem csak a lehető legmagasabb keménység elérését kell célul kitűzni. A túlzott keménység megfelelő szívósság nélkül nemkívánatos tulajdonságegyensúlyt hozhat létre. Jobb megközelítés, ha az alkatrész tényleges üzemi körülményei alapján határozzuk meg a megcélzott mechanikai tulajdonságokat.

6. Megmunkálás és méretpontosság

Az öntés jelentősen csökkentheti az eltávolítandó anyag mennyiségét, összehasonlítva egy alkatrész teljes egészében tömör tuskóból történő megmunkálásával. Az öntvények azonban általában megmunkálást igényelnek a kritikus felületeken, például furatokon, tengelyeken, rögzítési felületeken, meneteken, tömítőfelületeken és precíziós helymeghatározási területeken.

Ezért a megmunkálási ráhagyásokat az öntvény tervezési szakaszában kell meghatározni. Az elégtelen ráhagyás megnehezítheti a felülettisztítás utáni végső méretek elérését, míg a túlzott ráhagyás növeli a megmunkálási időt, az anyagfelhasználást és a gyártási költséget.

7. Minőségellenőrzési pontok 42CrMo öntvényekhez

A megbízható 42CrMo ötvözött acélöntési programnak a minőséget folyamatként kell kezelnie, nem pedig végső ellenőrzési eseményként. Minden szakasznak meghatározott ellenőrzésekkel és elfogadási kritériumokkal kell rendelkeznie.

Az alkatrész geometriájától és az üzemi feltételektől függően roncsolásmentes vizsgálatokat, például ultrahangos, mágneses részecske-, radiográfiai vagy egyéb megfelelő módszereket lehet előírni. A pontos módszert az alkatrész kockázatának, geometriájának, az alkalmazandó szabványnak és a vevői követelményeknek megfelelően kell kiválasztani, ahelyett, hogy minden ellenőrzési módszert minden alkatrészre automatikusan alkalmaznának.

8. Közös alkalmazások

A 42CrMo típusú ötvözött acélokat széles körben használják mechanikailag igényes alkatrészekhez. Szilárdságuk és szívósságuk kombinációja alkalmassá teszi azokat az alkatrészekhez, ahol az alapvető szénacél esetleg nem biztosítja a kívánt teljesítményt.

9. 42CrMo öntvény megadása

Az egyik leggyakoribb vásárlási probléma az, hogy csak az anyag nevét kell megadni, elegendő műszaki információ nélkül. A „42CrMo öntvény” az általános anyagirányt jelöli, de nem határozza meg teljesen a kész alkatrészt.

A pontosabb árajánlat és gyártási terv érdekében a vásárlóknak a következő információkat kell elkészíteniük:

• 2D mérnöki rajz és/vagy 3D CAD modell
• Szükséges anyagszabvány és minőség
• Hozzávetőleges dobósúly és kész tömeg
• Éves vagy tételes gyártási mennyiség
• Szükséges hőkezelési feltétel
• Mechanikai-tulajdonsági követelmények
• Megmunkálási követelmények és kritikus tűrések
• Felületkezelési követelmények
• A roncsolásmentes vizsgálat követelményei adott esetben
• Csomagolási és szállítási követelmények
• Alkalmazható vevői vagy iparági előírások

E részletek korai megadása csökkentheti az ismételt műszaki tisztázást, megakadályozhatja az árajánlattételt, és megkönnyítheti a gyártó számára a szerszámok, az öntési módszerek, a megmunkálási követelmények, az ellenőrzési eljárások és a gyártási költségek értékelését.

10. Mit kell keresni egy gyártó partnernél

Az ötvözött acélöntvények gyártójának kiválasztása nem csak az egységár összehasonlítását jelenti. A gyártó partnernek képesnek kell lennie arra, hogy megértse az anyag, az öntvénytervezés, a hőkezelés, a megmunkálás, az ellenőrzés és a végső alkalmazás közötti kapcsolatot.

Ningbo Zhiye Mechanical Components Co., Ltd.gyártási partnere lehet azoknak az ügyfeleknek, akik egyedi mechanikai alkatrészeket igényelnek, nem pedig egyszerűen általános acélanyagot vásárolnak. A projektalapú beszerzésnél a rajzok áttekintésének, a funkcionális követelmények megértésének, a gyártási folyamatok összehangolásának és a konzisztens ellenőrzési szabványok fenntartásának képessége ugyanolyan fontos lehet, mint maga az anyag.

Az erős beszállítói kapcsolatnak a műszaki kommunikációval kell kezdődnie. A tömeggyártás előtt hasznos ellenőrizni az anyagminőséget, az öntési módszert, a hőkezelést, a megmunkálási dátumot, a kritikus tűréseket, az ellenőrzési tervet, a csomagolási követelményeket és a minta jóváhagyási eljárását.

11. Gyakran Ismételt Kérdések

12. Végső megfontolások

A 42CrMo ötvözött acélöntvény nem egyszerűen egy nagy szilárdságú acél megolvasztása és a forma kitöltése. A végső komponens egy összekapcsolt gyártási lánc eredménye, amely magában foglalja az anyagszabályozást, az öntési tervezést, az olvasztást és öntést, a megszilárdítást, a hőkezelést, a megmunkálást, az ellenőrzést és a dokumentációt.

A vásárlók számára a leghatékonyabb megközelítés az, ha az alkatrészt a tényleges műszaki követelményei alapján határozzák meg, nem pedig az anyagnév alapján. Egy világos rajz, megfelelő anyagspecifikáció, meghatározott hőkezelési feltétel, ellenőrzött méretkövetelmények és megfelelő ellenőrzési terv jelentősen javíthatja a kommunikációt a mérnöki csapat és a gyártó között.

Igényes alkalmazások esetén a tapasztalt mechanikai alkatrészgyártókkal való együttműködés segíthet a gyártási kockázatok azonosításában, még mielőtt azok költséges problémákká válnának.Ningbo Zhiye Mechanical Components Co., Ltd.támogatja az ügyfeleket, akik testreszabott ötvözött acél mechanikai alkatrészeket és projektalapú gyártási megoldásokat keresnek.
