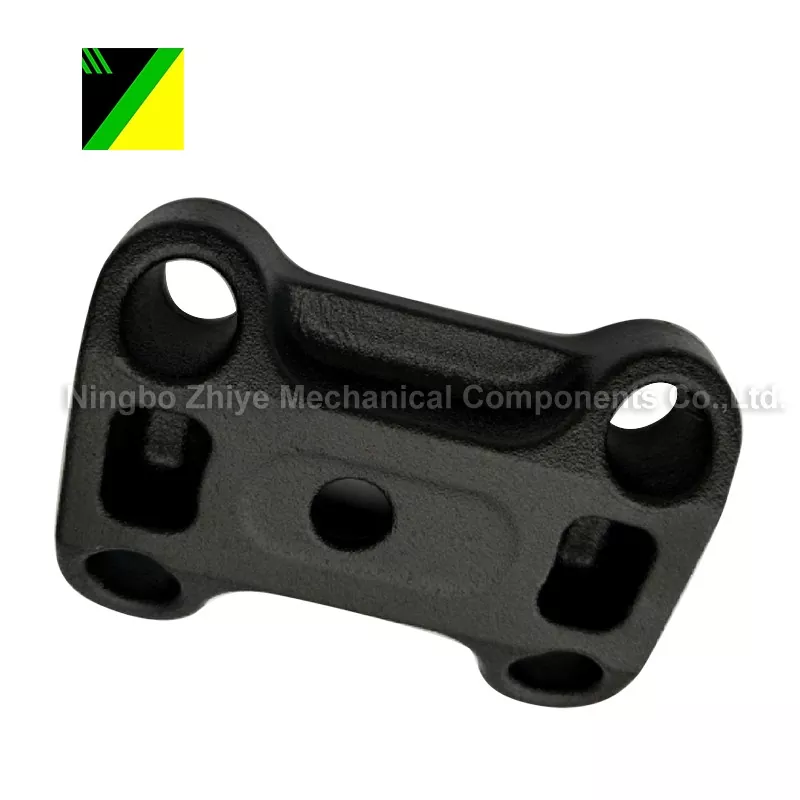

gömbgrafitos öntöttvas elveszett hab

Befektetési öntőlap alja

Anyaga: 70-50-05

Eljárás: Elveszett hab öntés

Bruttó tömeg: 4,825 kg

Hab öntés

Alkalmazási terület: Építőipari gépek

Felületkezelés: Rozsdamentes folyadék, fekete porszórt bevonat

A termék hőkezelést igényel

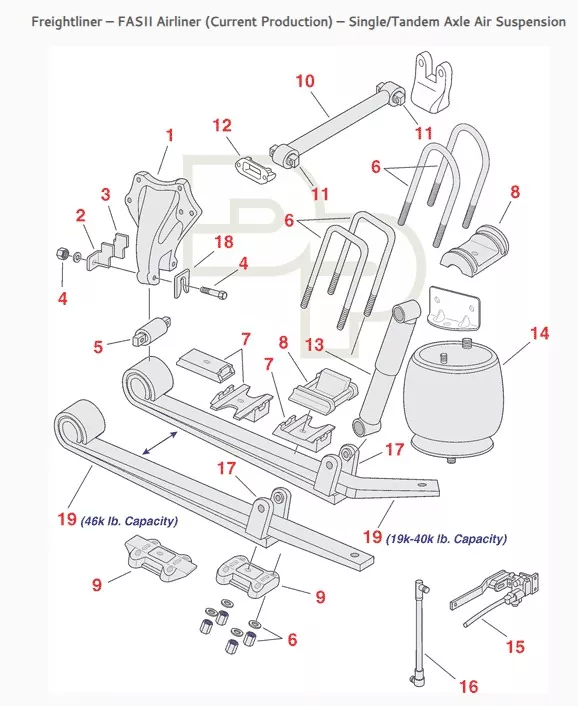

A termék konkrét alkalmazási helye (lásd a 9. robbantott nézetet):

(Teherteherautó felfüggesztési rendszer)

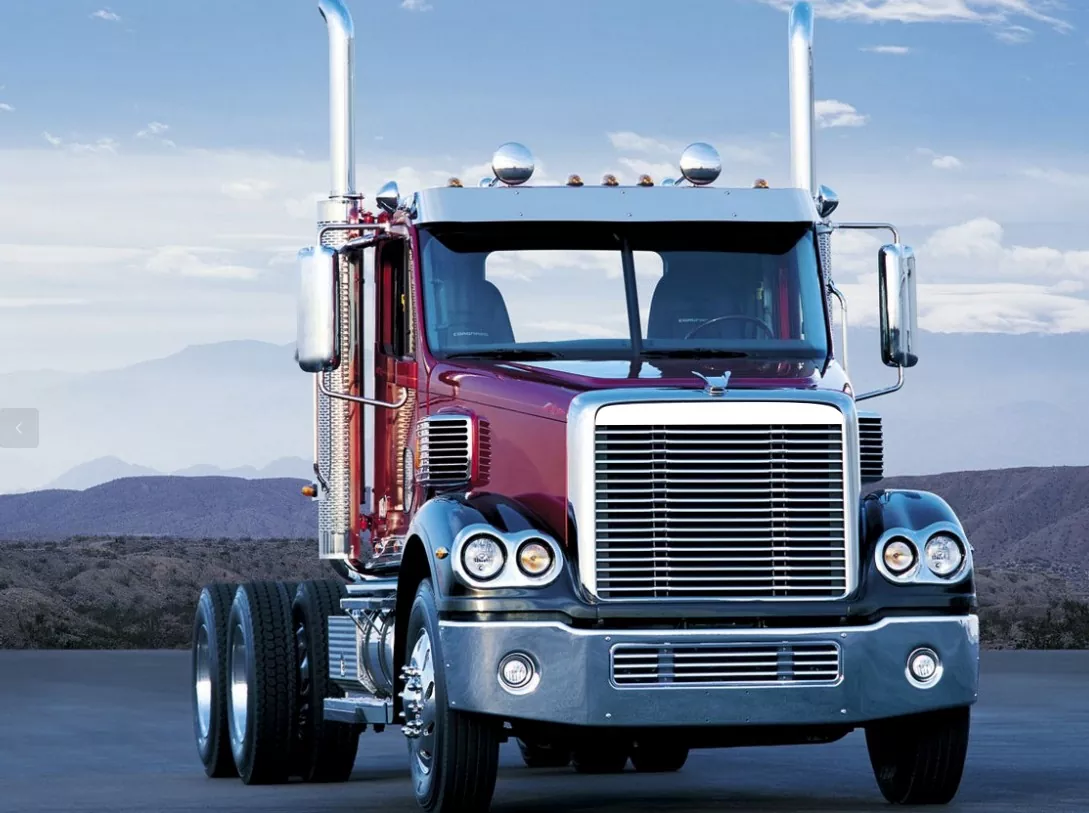

A termék alkalmazása: Teherautók

Az evaporatív mintázatöntés (más néven teljes öntés vagy habosított öntés) alkalmazásai a következők:

I. Alkalmazható öntőanyagok

Az elveszett haböntvény sokféle anyaggal kompatibilis, szinte minden fémöntvényre kiterjed, és különösen alkalmas a következő anyagokhoz:

1. Öntöttvas

Ez a legszélesebb körben használt anyagtípus, beleértve a szürkeöntvényt, a gömbgrafitos öntöttvasat és a temperöntvényt.

Előnyök: Az öntöttvas öntési hőmérséklete (körülbelül 1300-1450 ℃) nagymértékben kompatibilis a habmintázat párolgási hőmérsékletével (EPS, STMMA stb.), ami lehetővé teszi a párolgási termékek egyszerű eltávolítását és csökkenti az olyan hibákat, mint a porozitás és a salakzárványok.  Ezenkívül az öntöttvas alkatrészek gyakran bonyolult belső üregeket igényelnek (például szeleptestek és szivattyútestek), és az elveszett haböntési folyamat során a hálóhoz közeli alakformáló képesség csökkenti a későbbi megmunkálást.

Jellemző termékek: Autómotorblokkok, hengerfejek, kipufogócsövek, szerszámgépágyak és csőszelepek.

2. Öntött acél kategória

Alkalmas közepes és alacsony széntartalmú acél és gyengén ötvözött acél öntvényekhez; nagy széntartalmú acél és erősen ötvözött acél esetében gondos folyamatszabályozás szükséges.

Megjegyzés: Az acélöntés magas öntési hőmérséklettel jár (körülbelül 1500-1650 ℃), ami könnyen a hab túlzott termikus bomlásához és nagy mennyiségű korom képződéséhez vezethet.  Ezért szükséges a bevonat és a kapurendszer áteresztőképességének optimalizálása (például negatív nyomású extrakció alkalmazása), hogy elkerüljük a széndúsítási hibákat.

Jellemző termékek: Építőipari gépek ellensúlyai, szélerőmű karimák, kopásálló alkatrészek bányászati ​​gépekhez.

II. Alkalmazható öntési szerkezetek és méretek

1. Alkalmazható öntvényszerkezetek

Komplex belső üreges/csatornaöntvények: Nincs szükség homokmagokra (ellentétben a hagyományos homoköntéssel, amelynél a mag eltávolítása szükséges), és az öntvény közvetlenül kialakítható habmintázattal, például motorhengerblokkok bonyolult olajjáratokkal, többüregű szeleptestek és szabálytalan alakú csőszerelvények.

Szabálytalan/aszimmetrikus szerkezetű öntvények: A hagyományos homoköntvény hajlamos a penész eltolódására és az elválási vonalak miatti felvillanásra. Az elveszett haböntvényben nincsenek elválasztó vonalak, így biztosítva az alakpontosságot, például szélturbina-agyak és gépjármű-hátsó tengelyházak.

Elsősorban kis- és közepes méretű alkatrészek: Jellemzően 0,1-50 kg tömegű (pl. motorvégsapkák, szelepalkatrészek), méretpontossága eléri a CT7-CT9 fokozatot és felületi érdesség Ra6,3-12,5μm, csökkentve a későbbi megmunkálást (a megmunkálási ráhagyás 1-3 mm-re csökkenthető, a hagyományos homoköntéshez képest).

Alkalmazhatóság nagyméretű alkatrészekhez: 100-500 kg tömegű nagy alkatrészek előállítására alkalmas (pl. szerszámgépágyak, mérnöki gépek alapjai), de nagyobb homokozókat, erősebb negatív nyomású rendszereket és stabilabb habformázási eljárásokat igényel (a hab deformációjának elkerülése érdekében); A nagyon nagy alkatrészek (>500 kg) ritkábban fordulnak elő a hab összeszerelésének nehézsége és a párolgási termékek kiöntés közbeni elszívása miatt.

III. Fő alkalmazási iparágak

A fent említett anyag- és szerkezeti alkalmasság alapján az elveszett haböntvény fő alkalmazási területei a következők:

Autó- és alkatrészipar

Ez teszi ki a legnagyobb arányt (kb. 40%-50%), elsősorban motorblokkokat, hengerfejeket, kipufogócsonkokat, váltóházakat, hátsó tengelyházakat, fékdobokat stb. gyártanak. Különösen alkalmas gömbgrafitos öntöttvasból és alumíniumötvözetekből készült összetett alkatrészekhez, amelyek megfelelnek a könnyű és nagy pontosságú autóalkatrészek követelményeinek.

Építőipari gépipar

Ebbe beletartozik a többnyire öntöttvasból vagy gyengén ötvözött acélból készült ellensúlyok, nyomlemezek, hidraulikus szeleptestek, szivattyútestek stb.  Ezeknek az alkatrészeknek gyakran bonyolult belső üregei vannak, és az elveszett haböntés leegyszerűsíti a gyártási folyamatot (nincs szükség homokmagokra), csökkentve a költségeket.

Általános gépipar

Ez magában foglalja a szerszámgépágyakat, a szivattyú- és szelepszerelvényeket, a kompresszor alkatrészeket stb., amelyek garantált öntési szilárdságot és tömítési teljesítményt igényelnek. Az elveszett haböntvény homokmag-mentes tulajdonsága csökkenti az olyan hibákat, mint a homokmagok által okozott pórusok és homokzárványok.

Vasúti tranzit- és szélenergia-ipar

Ez magában foglalja a forgóvázalkatrészek gyártását nagysebességű vonatokhoz/metrókhoz (alumíniumötvözet vagy acélöntvény) és szélturbina-agyak (gömbgrafitos öntöttvas). Ezekhez nagy méretű, nagy pontosságú, stabil mechanikai tulajdonságokkal rendelkező öntvényekre van szükség. Az elveszett haböntés a negatív nyomás szabályozásával javíthatja az öntési sűrűséget.

Miért válassz minket?

● Egyablakos szolgáltatásunkkal cégünk integrálni tudja az öntési, megmunkálási és felületkezelési folyamatokat, kiküszöbölve az ellátási lánc töredezettségét.

● Rugalmas gyártástervezés sürgős rendelésekhez

● Professzionális műszaki csapatunk komplex öntvényeket tud kezelni és biztosítani.

● Olyan beszállító, aki a minőséget helyezi előtérbe, és kiváló minőségű termékeket szállít.

Kérdések és válaszok:

K: Hogyan kaphatok árajánlatot a gyárától?

V: Ahhoz, hogy pontos árajánlatot adhassunk, szükségünk van egy 3D CAD szilárd modellre a tervről.

K: Milyen formátumú rajzok fogadhatók el?

V: A következő fájlformátumokat fogadjuk el:

- Natív SolidWorks (.sldprt) vagy ProE (.prt) fájlok

- IGES (.igs), STEP (.stp) vagy Parasolid (x_t) formátumban exportált tömör 3D CAD modellek.

Kiváló minőségű 3D CAD modell beszerzésével konkrét árat tudunk ajánlani.

K: Tud-e termékeket gyártani minták alapján?

V: Igen, mintákat fejleszthetünk az ügyfelek által biztosított tényleges minták felmérésével és levonásával.

K: Minden árut tesztel a szállítás előtt?

A: Abszolút! Szállítás előtt minden terméket 100%-ban ellenőriznek, hogy megbízható alkatrészeket kapjanak.

K: Ellenőrizhetem a termékeket a kiszállítás előtt?

V: Igen. Meglátogathatja gyárunkat saját maga, vagy megkérheti kollégáját, vagy megbízhat egy külső ellenőrző céget a kiszállítás előtti ellenőrzés elvégzésével.
